Membuat Garis Lengkung dan Patah pada Objek 2 Dimensi



Sekarang bagaimana bila Anda ingin membuat objek 2 dimensi yang berbentuk lengkung atau patah? Anda akan diperkenalkan pada suatu tool atau fitur yang diberi nama Fillet atau Chamfer. Bagaimana cara kerja dari tool- tool tersebut? Ikuti langkah- langkah Trik dibawah ini!

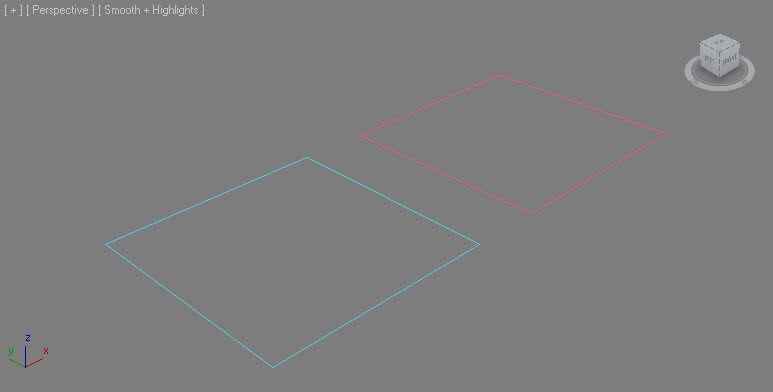

1. Anda buat dua buah objek Rectangle dan ubah kedalam Editable Spline. Klik [ Create >> Shapes >> Splines >> Rectangle ],  Usahakan posisi ikut gambar dibawah!

2. Pilih Rectangle di sebelah kiri dan buka TAb Modify. Anda aktifkan mode Vertex, dan pilih salah satu vertex seperti pada gambar dibawah!

3. Anda Scroll mouse Anda kebawah cari tab Fillet. Anda isi nilai fillet = 32

4. Maka sekarang vertex tersebut menjadi berbentuk melengkung, lihat gambar dibawah.

5. Sekarang Anda pilih Rectangle yang satunya lagi yang belum Anda edit. Pada Tab Modify, aktifkan mode vertek seperti tadi. Lihat gambar dibawah.

6. Anda isi nilai Chamfer = 32


7. Pada Viewport, Anda akan melihat vertek tersebut berubah menjadi sebuah garis yang berbentuk patah seperti pada gambar dibawah.

8. Langkah selanjutnya untuk memperjelas Trik pada tutorial ini, beri kedua Rectangle tersebut dengan modifier Extrude. Isi nilai Amount = 20  untuk masing masing Rectangle yang sudah Anda edit tadi .  Hasilnya tampak seperti pada gambar dibawah.

Selesai
